Modulare LED Beleuchtungen von LUMIMAX® – Für Machine Vision & industrielle Bildverarbeitung

Die neuen modularen LUMIMAX^®LED Flächenbeleuchtungen erweitern das Beleuchtungsportfolio um größere Leuchtfelder. Durch das modulare Konzept können spezifische Größen schnell und ohne zusätzliche Entwicklungskosten realisiert werden. Die Flächenbeleuchtungen mit integrierter Controllertechnologie sind in verschiedenen Konfigurationen für Anwendungen im Auflicht und Durchlicht erhältlich.

Weiterführende Infos und ML im Praxiseinsatz

Pressemitteilung zu ML-Serie

Fachartikel mit Praxisbeispiel aus "Nahrung & Genuss"

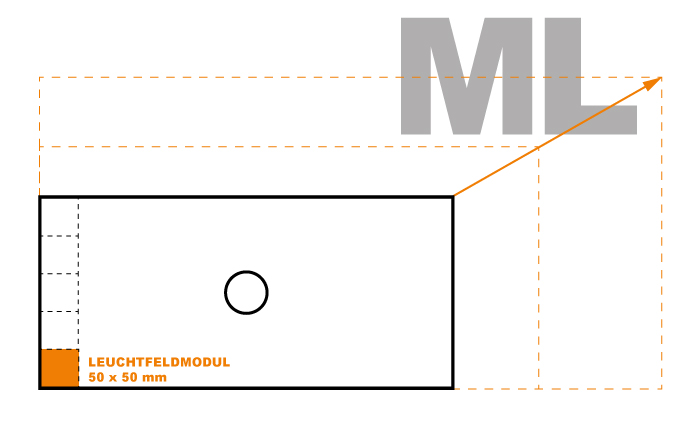

Modulare Beleuchtungsgeometrie

Große Flächenbeleuchtungen mit Dimensionen ab 50 mm x 250 mm
Rechteckige, quadratische und längliche Bauform in 50x50mm-Leuchtfeldmodulen je nach Anforderung frei definierbar
Individuell an die Applikation angepasste Beleuchtungslösung aus dem kostenoptimierten Standardportfolio

Allgemeines Datenblatt zur ML-Serie

ML-Serie unverbindlich anfragen

Standardmäßig sind unsere modularen Beleuchtungen in folgenden Wellenlängen verfügbar:

Rot (625 nm)

Infrarot (850 nm)

Weiß (5700 K)

Ist für Ihre Applikation eine andere Wellenlänge notwendig, helfen wir Ihnen gerne weiter.

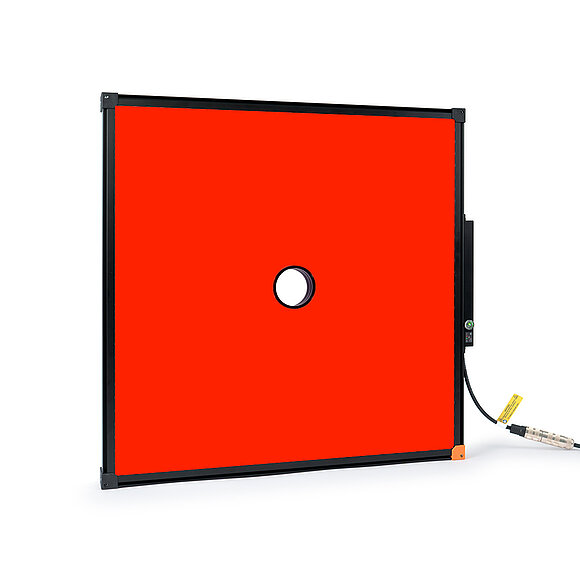

LUMIMAX Modulare Flächenbeleuchtung der ML-Serie

Typische Anwendungen

Homogene, hochdiffuse Flächenbeleuchtung prädestiniert für Durchlichtanwendungen

Lichtstarke Ausleuchtung von großen Prüfbereichen und bei großen Arbeitsabständen im Auflicht

Der Kameradurchblick steht in drei Größen zur Verfügung und ist im Standard mittig positioniert. Anzahl und Position können individuell auf Ihre Anforderungen ausgelegt werden.

Freier Durchmesser 35 mm

Freier Durchmesser 50 mm

Freier Durchmesser 75 mm

Alle modularen Flächenbeleuchtungen der ML-Serie haben einen integrierten bzw. am Gehäuse montierten Beleuchtungscontroller. Die Inside-Controllertechnologie von LUMIMAX^® ist in den Betriebsarten Permanent-/Schalt- oder Blitzbetrieb erhältlich und bietet Ihnen

Einfache, schnelle und sichere Inbetriebnahme
Stabile, reproduzierbare Lichtverhältnisse
Optoentkoppelte TTL- und SPS-Signale für synchronisiertes und präzises Triggern der Beleuchtung
Einfache Integration in Machine Vision Systemen

Permanent-/Schaltbetrieb

Für Applikationen mit Bildaufnahmezeiten von 1 ms und mehr
Inspektion von Endlosmaterialien wie Bahnware, Schlauchbeutel etc.
Dauerbetrieb bei Handarbeitsplätzen

Blitzbetrieb

Detailgetreue Abbildung von bewegten Prüfteilen ohne Bewegungsunschärfe
Eliminierung von Störlichtquellen wie Oberlichter, Maschinenbeleuchtungen oder direktes Sonnenlicht
Hohe Produktionsgeschwindigkeit bis zu einer Taktzeit von 100 Teilen pro Sekunde
Qualitätskontrolle während der Bewegung

LUMIMAX^® Standard-Anschlusskabel mit industrietauglicher 12poliger M16-Steckverbindung
Schleppketten- und bedingt robotertauglich
In verschiedenen Längen zwischen 1 m und 30 m verfügbar

Umlaufendes Nutenprofil (Nutengröße 5) in der Randleiste
Eckenfixierung mittels Durchgangsloch mit M4-Gewinde
Befestigungswinkel zur flächigen Montage

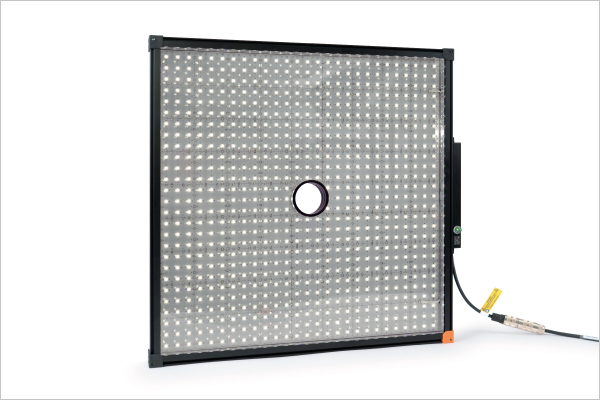

Die ML-Serie kann einfach und schnell auf kundenspezifische Anforderungen angepasst werden. Bitte zögern Sie nicht, unser Team zu kontaktieren – gerne entwickeln wir mit Ihnen gemeinsam die maßgeschneiderte Lösung, die Ihren Anforderungen entspricht.
