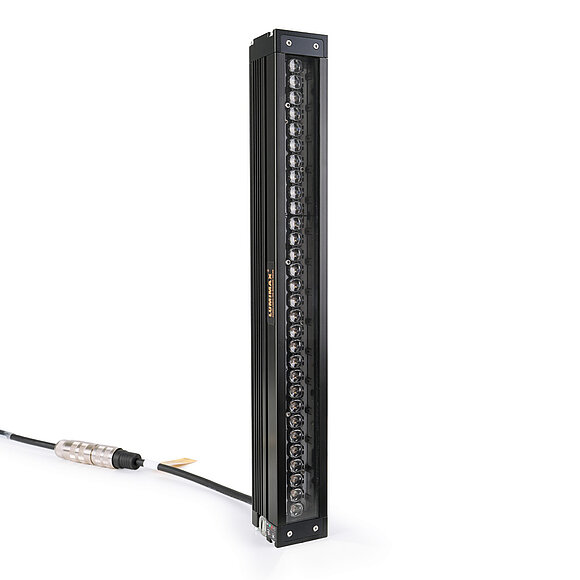

Modulare LED Balkenbeleuchtungen von LUMIMAX® – Für Machine Vision & industrielle Bildverarbeitung
Mit den lichtstarken High-Power-Balkenbeleuchtungsserien von LUMIMAX® können Prüfbereiche selbst aus Entfernungen von über einem Meter gleichmäßig ausgeleuchtet werden. Die integrierte Blitzcontrollertechnologie ermöglicht präzises, helles Blitzen um Fremdlicht zu unterdrücken und bewegte Objekte ohne Bewegungsunschärfe zu überprüfen.
Die modularen Balken der LBHP-Serien erweitern das Portfolio um lange Balken bis 4 m für noch größere Prüfbereiche. Passende Längen können schnell und ohne zusätzliche Entwicklungskosten realisiert und mit Zubehör individualisiert werden. Standardausführungen können Sie über unseren Produktkonfigurator auswählen, spezielle Anfragen zu Sonderlängen richten Sie bitte an unser Vertriebsteam.
Weiterführende Infos und LBHP im Praxiseinsatz

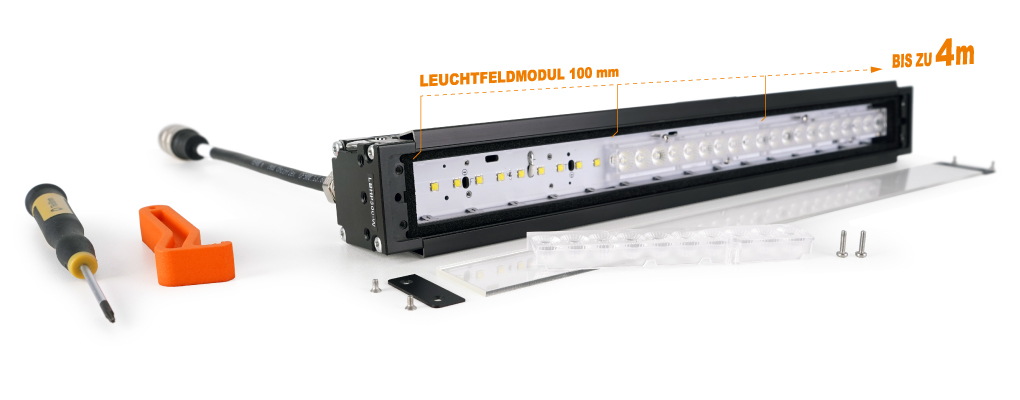

Modulare Beleuchtungsgeometrie
- Bis zu 1 Million Lux Lichtleistung
- Längen in 100mm-Schritten frei wählbar
- Flexible und platzsparende Positionierung dank kompaktem Design und integriertem Controller
- Vorsatzoptiken für die optimale Fokussierung des Lichtes
- Robustes Aluminiumgehäuse (IP50)

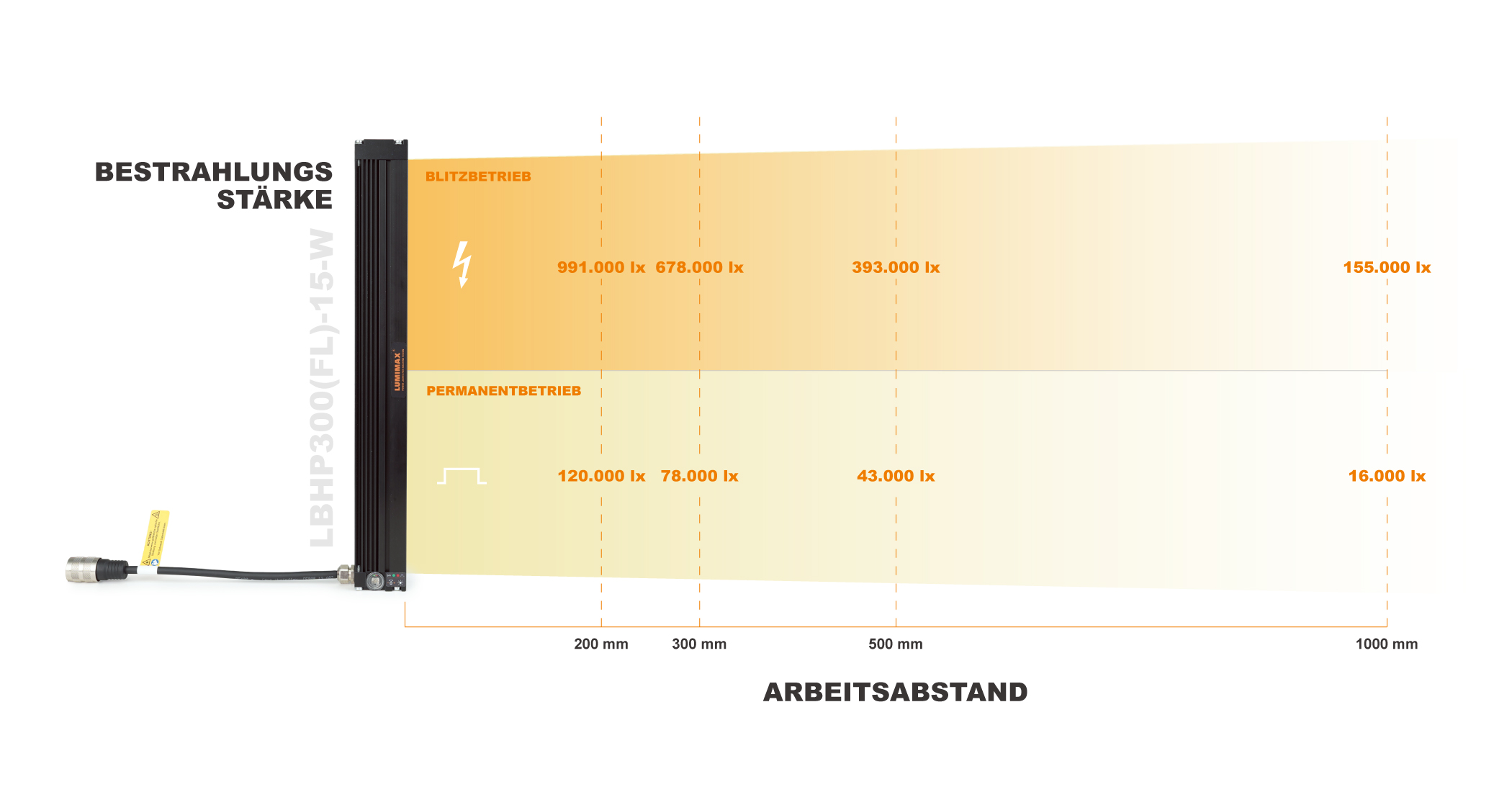

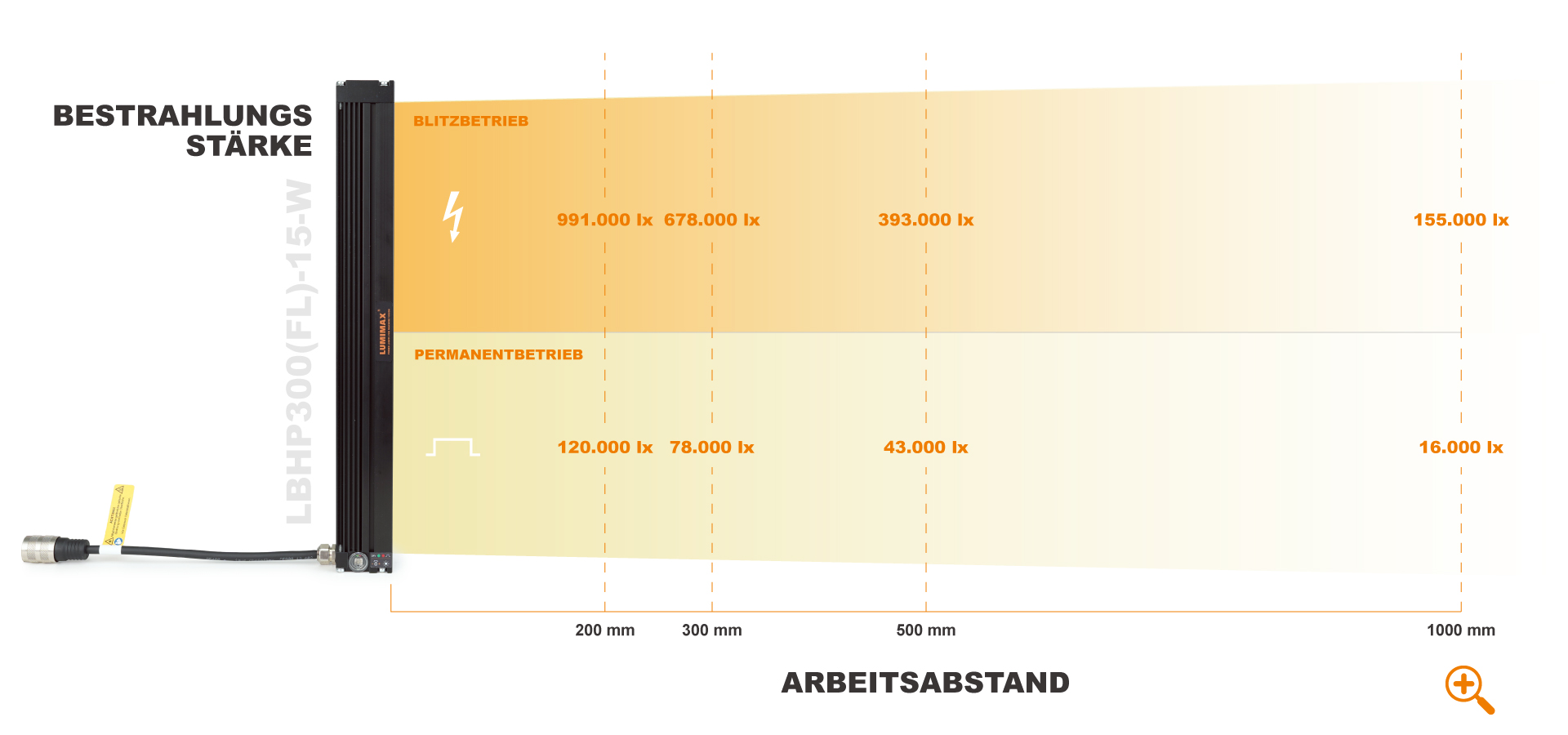

Lichtleistung der LBHP-Serien
Die angegebenen Werte beziehen sich auf eine modular aufgebaute LBHP-Beleuchtung mit 300 mm Leuchtfeld, 15° Linsen und der Lichtfarbe weiß (LBHP300(FL)-15-W).
Standardmäßig sind unsere modularen Balkenbeleuchtungen in folgenden Wellenlängen verfügbar:
Rot (625 nm)
Infrarot (850 nm)
Weiß (5700 K)
Blau (470 nm)
Grün (528 nm)
Neben der Ausführung mit transparenter ALK-Scheibe (150°- bzw. 120°-LED-Abstrahlwinkel) ist zahlreiches Zubehör verfügbar. Durch das smarte Design sind Wechsel und Kombinationen aller Optiken schnell und einfach möglich.
- Vorsatzlinsen mit 15°, 20°, 25°, 40°, 55° und 45x15° Abstrahlwinkel – zum schnellen Wechsel im Lens Array angeordnet
- Leicht satinierter Diffusor (ALD) zur Reduktion von Hot-Spots
- Starker Diffusor (ALHD) für hochdiffuses Auflicht
- Polarisationsfilter zur Unterdrückung von Reflexionen
Alle modularen Balkenbeleuchtungen der LBHP-Serie haben einen integrierten Beleuchtungscontroller. Die Inside-Controllertechnologie von LUMIMAX® ist in den Betriebsarten Permanent-/Schalt- oder Blitzbetrieb erhältlich und bietet Ihnen
- Einfache, schnelle und sichere Inbetriebnahme
- Stabile, reproduzierbare Lichtverhältnisse
- Optoentkoppelte TTL- und SPS-Signale für synchronisiertes und präzises Triggern der Beleuchtung
- Einfache Integration in Machine Vision Systemen
Permanent-/Schaltbetrieb
- Für Applikationen mit Bildaufnahmezeiten von 1 ms und mehr
- Inspektion von Endlosmaterialien wie Bahnware, Schlauchbeutel etc.
- Dauerbetrieb bei Handarbeitsplätzen
Blitzbetrieb
- Detailgetreue Abbildung von bewegten Prüfteilen ohne Bewegungsunschärfe
- Eliminierung von Störlichtquellen wie Oberlichter, Maschinenbeleuchtungen oder direktes Sonnenlicht
- Hohe Produktionsgeschwindigkeit bis zu einer Taktzeit von 100 Teilen pro Sekunde
- Qualitätskontrolle und Prozesssteuerung während der Bewegung
- Für Applikationen mit kurzen Bildaufnahmezeiten von 10 µs bis 750 µs
- LUMIMAX® Standard-Anschlusskabel mit industrietauglicher 12poliger M16-Steckverbindung
- Schleppketten- und bedingt robotertauglich
- In verschiedenen Längen zwischen 1 m und 30 m verfügbar

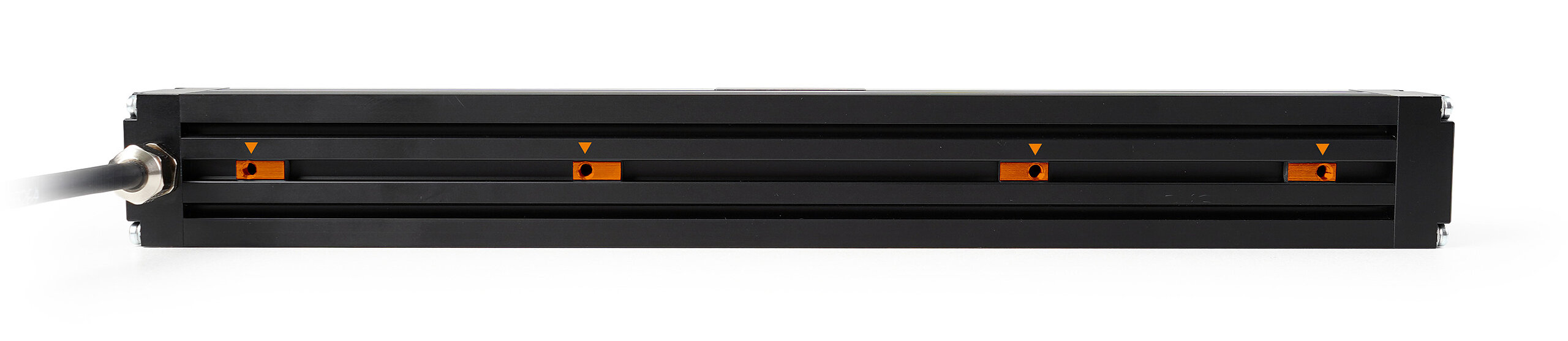

- Rückseitiges Nutenprofil (Nutengröße 5)

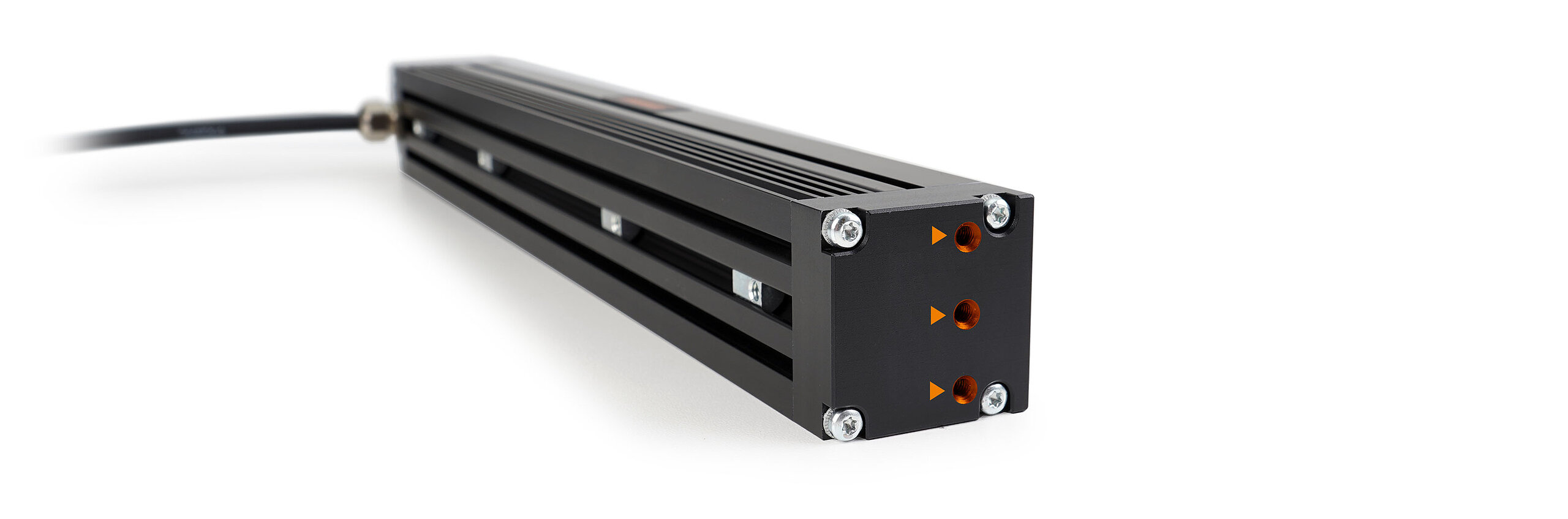

- Stirnseitige Montagebohrungen zur schwenkbaren Montage
Die LBHP-Serie kann einfach und schnell auf kundenspezifische Anforderungen angepasst werden. Bitte zögern Sie nicht, unser Team zu kontaktieren – gerne entwickeln wir mit Ihnen gemeinsam die maßgeschneiderte Lösung, die Ihren Anforderungen entspricht.
- Seitlicher Kabelabgang
- Beleuchtungslängen bis 4 m realisierbar
- IP64 (standardmäßige Ausführung IP50)
- Zweireihige LED-Anordnung
- Lentikularoptik zur linearen Streuung (Kombination mit 16°-Linsen empfohlen)
